Opis izdelka

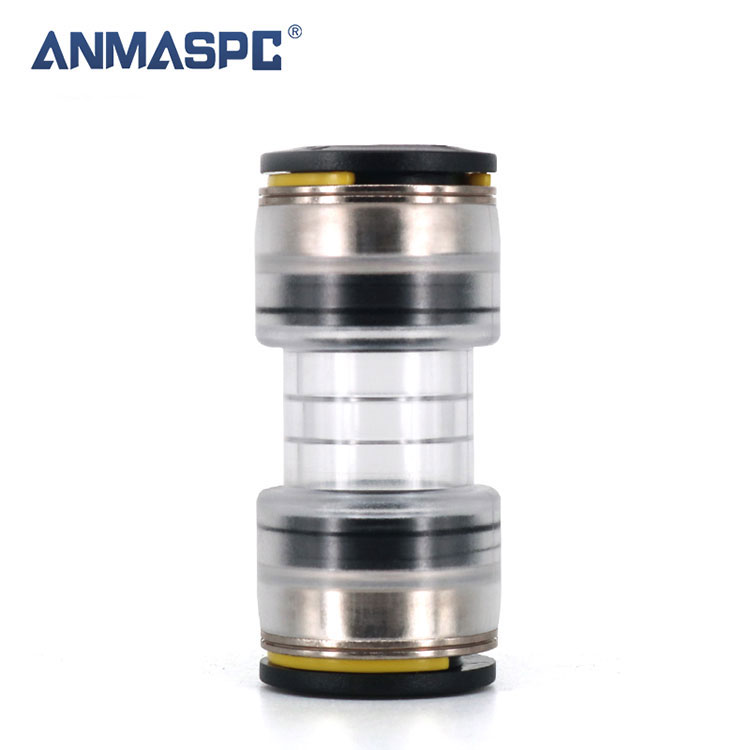

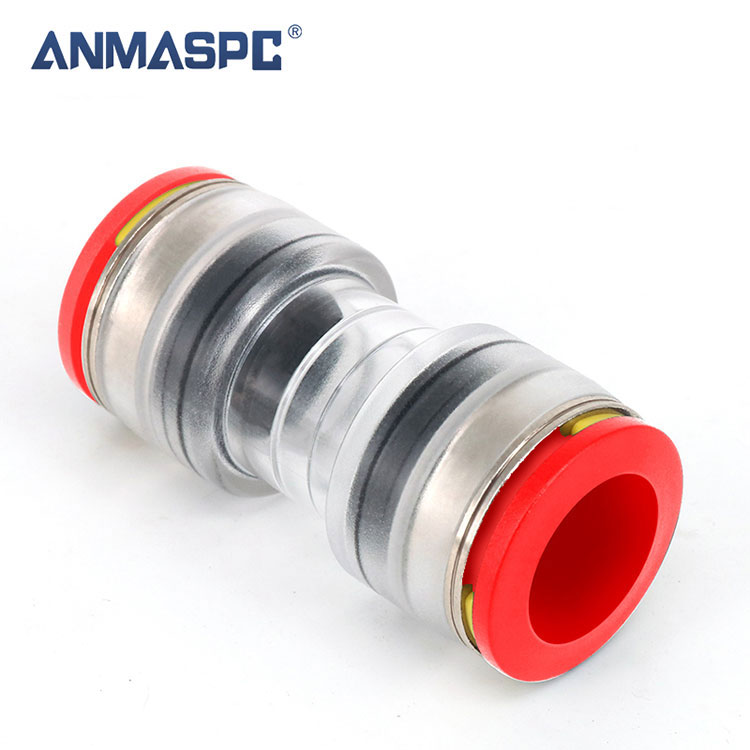

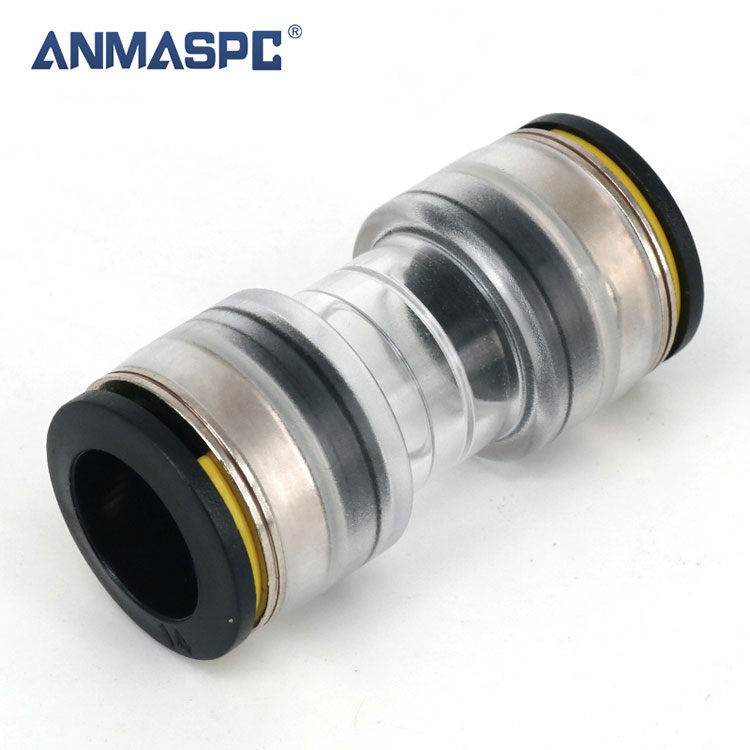

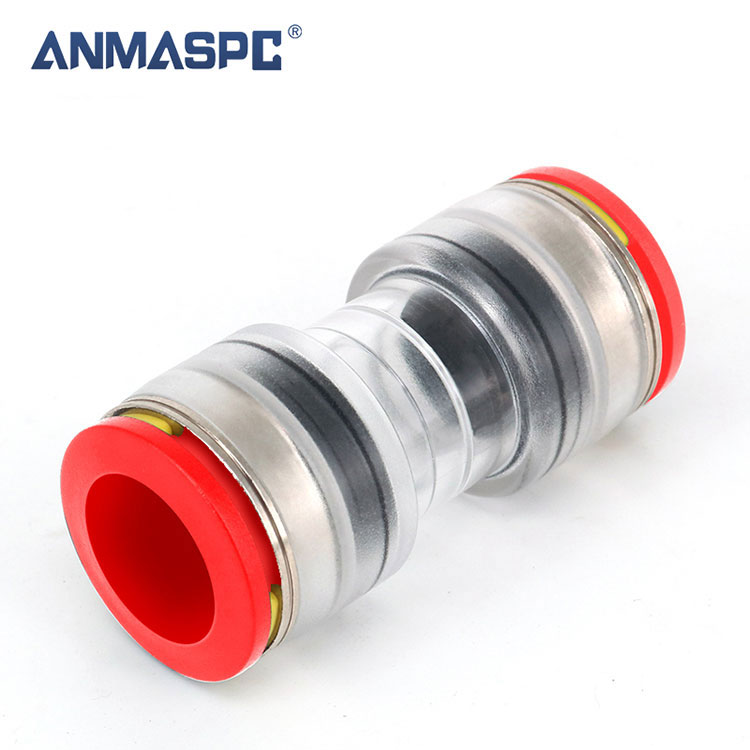

Dodatki za ravne priključke za mikrovode iz cinkove zlitine

Ravni priključki Microduct, ki zagotavljajo dobro delovanje. Prozorno ohišje omogoča preverjanje položaja mikro kanalov v notranjosti. Varnostne sponke, zaščitene pred posegi, so vnaprej nameščene. Preizkušen in skladen z EN 50411-2-8.

GLAVNE ZNAČILNOSTI:

① Priložene varnostne sponke

② Push-fit tehnologija

③ Delovni tlak: maks. 25 barov

Opis

			Komponente
			1	Collet	POM
			2	Zaklepna sponka	POM
			3	Kartuša	ZLITINA CINKA
			4	Lock Claw	SUS301/304
			5	Podporni prstan	POM
			6	Pečatni prstan	TEP
			7	Telo	PC2807
Fit Tube
Material cevi	HDPE.PE.Najlon.Poliuretan
Zunanji premer cevi	Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ14,Φ16
Tehnični parameter
Delo s tekočinami		zrak
Tesnost		0,15 ~ 0,8 MPa Brez puščanja
Pull fest		400N
Dokazni tlak		2,5 MPa
Razpon delovnega tlaka		0~1,6MPa
Temperatura okolja in temperatura tekočine		-40~60 ℃
Temperatura namestitve		-10℃C/+50℃
Priporočena temperatura pihanja		-15 ℃/+35 ℃
Stopnja zaščite		IP68
UV-odporen razred		F1
Sila vstavljanja		50N največ (5 kg)
Življenjska doba:		25 let
Standardi:		EN 50411-2-8

Specifikacije in dimenzije

Koda ANMASPC	OD/ID cevi	OD/ID cevi	Stožčasta hole
TPU3/2.1	3/2.1	3/2.1	2.1
TPU4/2,5	4/2,5	4/2,5	2.5
TPU4/2.8	4/2,8	4/2,8	2.8
TPU5/2.1	5/2.1	5/2.1	2.1
TPU5/3,5	5/3,5	5/3,5	3.5
TPU6/4	6/4	6/4	4
TPU7/3,5	7/3,5	7/3,5	3.5
TPU7/4	7/4	7/4	4
TPU7/5,5	7/5,5	7/5,5	5.5
TPU8/3,5	8/3,5	8/3,5	3.5
TPU8/6	8/6	8/6	6
TPU10/6	10/6	10/6	6
TPU10/8	10/8	10/8	8
TPU12/8	12/8	12/8	8
TPU12/10	12/10	12/10	10
TPU14/10	14/10	14/10	10
TPU14/12	14/12	14/12	12
TPU16/12	16/12	16/12	12
TPU16/13	16/13	16/13	13
TPU16/14	16/14	16/14	14

Splošne dimenzije


Model	A	B	C	D	E	F
TPU03	31.9	6.9	10	11.1	3.2	2.1
TPU04	31.9	6.9	10	11.1	4.2	2,8/2,5
TPU05	35.4	8.9	12	12.8	5.2	3,5/2,1
TPU06	35.4	8.9	12	12.8	6.2	4.0
TPU07	41.0	11.5	14.1	15.4	7.2	5,5/4/3,5
TPU08	41.0	11.5	14.1	15.4	8.2	6/3,5
TPU10	42.0	14.0	17.5	18.3	10.2	06/08
TPU12	49.5	15.8	19.2	20.7	12.2	10/08
TPU14	50.5	18.0	22.2	23	14.3	12/10
TPU16	55.0	20.0	24.7	25.1	16.2	14/13/12
